Mapa Interactivo

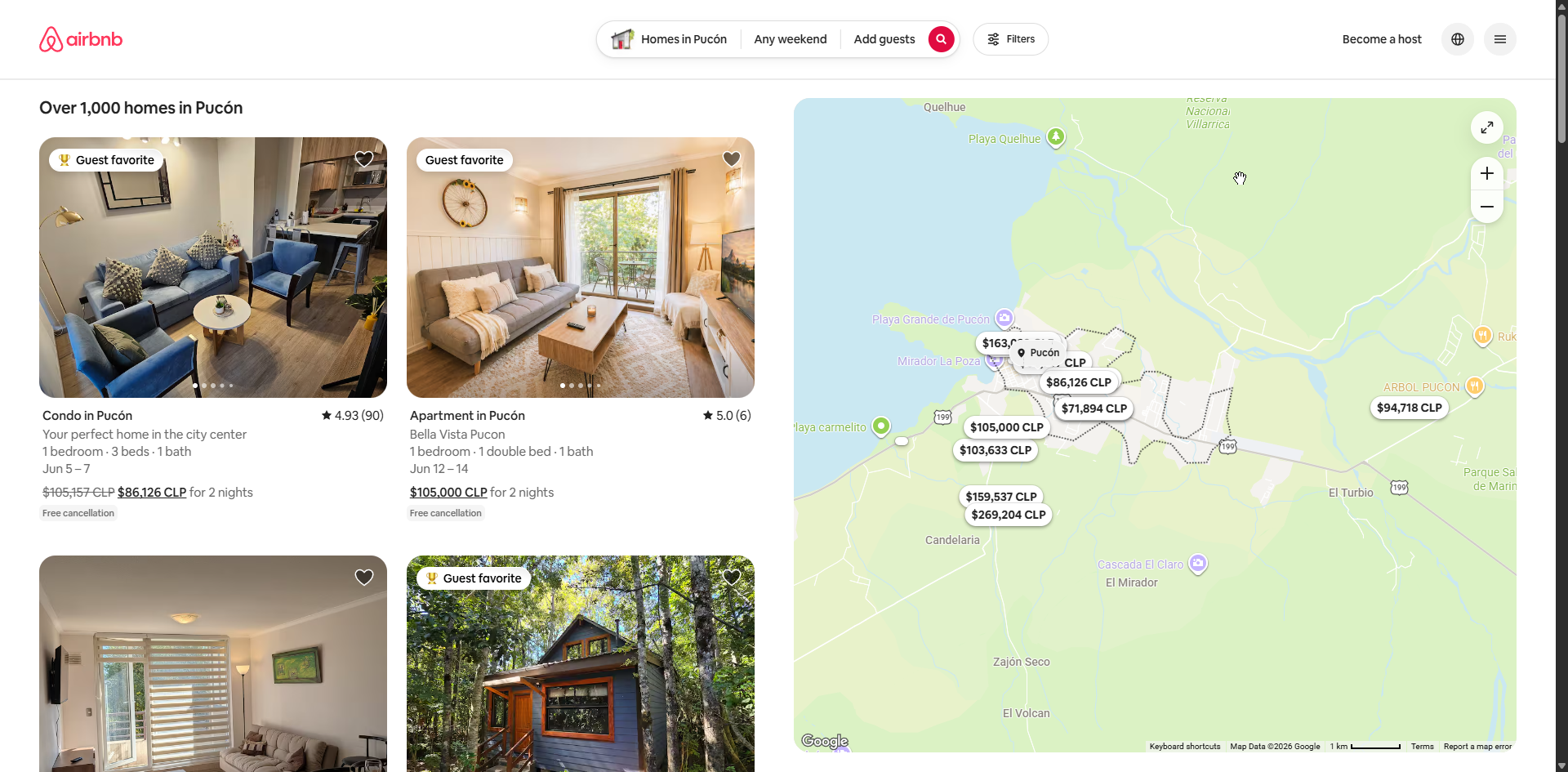

Ejemplos
Descripción
Presenta información del sistema sobre una representación geográfica dinámica, permitiendo al usuario explorar la distribución o ubicación espacial de entidades con datos de localización asociados. A diferencia de un mapa estático, el mapa interactivo permite al usuario explorar activamente la información mediante operaciones como hacer zoom, desplazarse o seleccionar elementos para ver más detalle.
Capacidades mandatorias
Capacidades mandatorias
- Presenta entidades del sistema posicionadas sobre una representación geográfica
- Permite al usuario interactuar activamente con la representación (zoom, desplazamiento, selección de elementos)
- Las entidades visualizadas tienen información de localización asociada (coordenadas, región, país)
Capacidades adicionales
Capacidades adicionales
- Filtrado de entidades: permite al usuario restringir las entidades visualizadas mediante criterios definidos (categoría, rango de valores, fecha)
- Resaltado y selección: destaca visualmente entidades específicas según condiciones, búsqueda o interacción del usuario
- Búsqueda integrada: permite buscar una entidad y centrar el mapa en su ubicación
- Detalle al click: despliega información adicional de una entidad al seleccionarla en el mapa
- Capas configurables: permite al usuario activar o desactivar distintas representaciones (tráfico, satelital, división política)
Delimitaciones
Qué no es
- No es una Consulta: la Consulta tiene como propósito recuperar registros específicos según criterios de búsqueda; el Mapa Interactivo tiene como propósito visualizar la distribución o ubicación geográfica de entidades
- No es un Dashboard: su objetivo no es presentar métricas ni indicadores agregados sobre el estado de un proceso o negocio
Flujo de información
Entrada
Solicitud del usuario de visualizar entidades en el mapa; opcionalmente, criterios de filtrado o interacción (zoom, click)
→
Salida
Representación geográfica interactiva con las entidades del sistema posicionadas según su información de localización
Modalidades
- Mapa de marcadores: representa entidades individuales como puntos o íconos posicionados según su ubicación. Permite explorar la distribución geográfica de elementos concretos.
- Mapa de calor (heatmap): visualiza la densidad o concentración de entidades en zonas geográficas mediante gradientes de color, sin distinguir elementos individuales.
- Mapa coroplético: colorea regiones geográficas delimitadas (países, estados, comunas) según el valor de un atributo agregado de las entidades asociadas a cada región.
Dependencias típicas
- Base de Datos con información de localización de las entidades (coordenadas, región o país)
- Proveedor de mapas base (Leaflet, Google Maps, OpenStreetMap) a través de APIs
Mapeo al Tablero Digital
Actualización ManualNo
Actualización AutomáticaNo
Conceptos de DatosSiempre
Salidas por DemandaSiempre
Salidas AutomáticasNo
Procesos AutónomosNo
| Sección | Vínculo | Observación |
|---|---|---|
| Actualización Manual | No | La navegación del mapa (zoom, desplazamiento, selección, filtros) recupera y muestra información, pero no modifica datos persistentes del sistema. |
| Actualización Automática | No | — |
| Conceptos de Datos | Siempre | Las entidades posicionadas en el mapa, que poseen información de localización, son siempre conceptos del sistema. |
| Salidas por Demanda | Siempre | La representación geográfica interactiva. Detalle de entidad al click cuando esa capacidad está presente. |
| Salidas Automáticas | No | — |
| Procesos Autónomos | No | — |
Ejemplo de Tablero Digital
Actualización Manual
—
Conceptos de Datos
Propiedades
Salidas por Demanda
Mapa con Marcadores
Detalle de Propiedad
Actualización Automática
—
Procesos Autónomos
—
Salidas Automáticas
—
